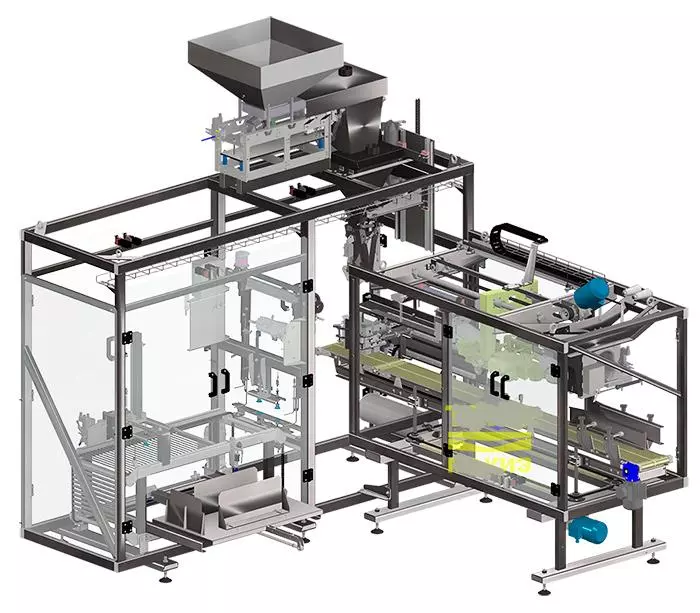

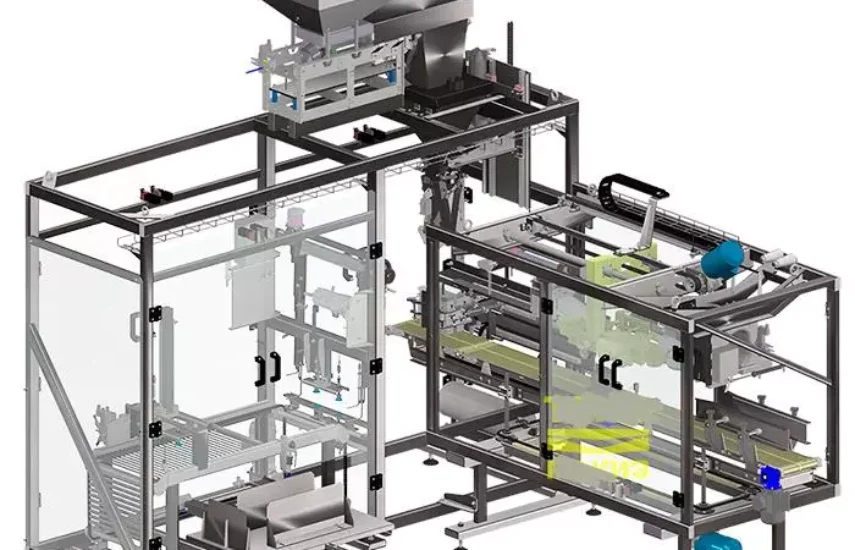

Автоматическая линия упаковки в готовые бумажные пакеты с зашивкой от 1 до 50 кг, одноручьевой однокаскадный дозатор

Автоматическая линия дозирования и упаковки в готовые мешки (Серия ТК 052.62 БМ).

Линия предназначена для дозирования сыпучих слабопылящих продуктов в готовые мешки с последующей зашивкой. Линия состоит из весового дозатора, транспортера автоматической подачи мешков (пакетов), отводящего фиксирующего транспортера и устройства зашивки мешка с продуктом.

Принцип работы линии:

— дозатор набирает установленную дозу

— рама с присосками захватывает из стопки мешок раскрывает его и устанавливает под ссыпную горловину дозатора.

— открывается створка дозатора, продукт ссыпается в мешок.

— включается отводящий транспортер и мешок с продуктом подается в зону зашивки производится зашивка мешка.

— включается транспортер и зашитый мешок отводится в зону складирования.

Комплектация:

— бункер-питатель на 250 л

— загрузочный транспортер
— дозатор на раме (ковш до 50 кг)
— устройство подачи мешков
— устройство раскрыва и подачи мешка под дозатор, опускание мешка с продуктом на отводящий транспортер
— регулируемый по высоте и скорости вращения отводящий транспортер с мешкозашивочной машинкой (устройством склейки)

— компрессор (произв.720 л/мин, ресивер 230 л, 380 В. 5.5 кВт)

Технические характеристики

Производительность, уп/мин	До 5
Пределы дозирования, кг	10-25
Размеры пакета	400х120х300(min)400х120х600(max)
Объем бункера, л	200
Длина, мм	3 500
Ширина, мм	3 500
Высота, мм	3 800
Масса, кг	1 100
Сеть, В	380
Потребляемая мощность, кВт	4
Давление в пневмосистеме, МПа	0,6-0,8
Расход воздуха, л/мин	650

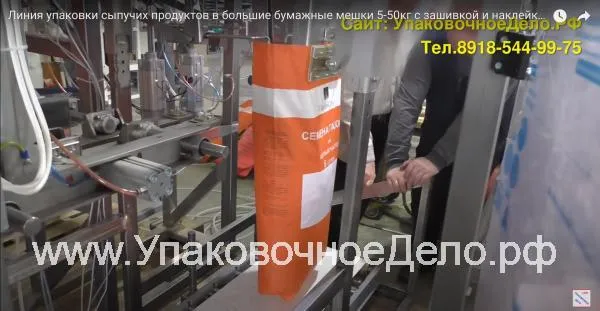

ВИДЕО В РАБОТЕ
